>제품소개>염수분무 시험기

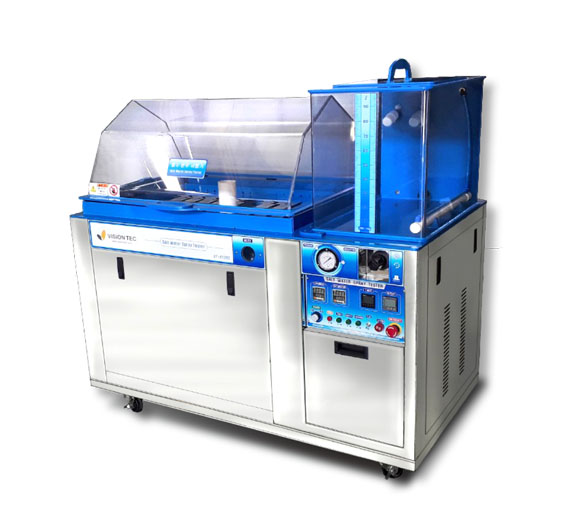

염수분무 시험기

챔버내 균일한 분사 가능!

※ CE 인증 획득 (COC)→ 'TUV NORD'
Obtain European CE Certification(COC) → EUROPE (Germany) ‘TUV NORD’
등록번호 (K12802/E21)
챔버내 정확하고 균일한 분사!
염수분무 시험기란 주강재료 도금 도료등의 유기피막, 무기피막을 실시한 시료에 염수에 의한 분사로 제품의 마모 및 내부식성을 검사하는 재료시험장비이다.
특징
1. 특수노즐의 사용으로 안개입자 분사가 가능하며, 챔버내의 균일한 분사가 가능하다.
2. 염수 분무시험(35℃±2℃)및 캐스 시험법(50℃±2℃)을 만족시킨다.
3. 사이클 운전이 가능하다. → 타이머 및 카운터 설치
절전형 설계(1.1Kw)로 경제적이다.
4. 시험공간 및 외부케이스(Case)는 비부식성 재질로 제작.
5. 자가진단이 가능한 마이크로 프로세서 콘트롤러 장착. (선택사양)
6. 디지털 온도조절기, 타이머, 부저 장치등을 장착
염수분무 시험기 구성품 및 내부도
← 좌/우로 스크롤하세요 →
챔버 시료 실험대 및 구성품
  • No.1 분무탑(Spray Tower)
  • No.2 깔때기(Funnel)
  • No.3 V형 받침대(V Type Support) & V형 받침대는
    시료의 무게에 따라 강하고 약한 재질로 변동된다.
  • Maker = VISION TEC ROK.

받침대를 제거한 후, 분무탑
분무하는 장면(Spray Scene)

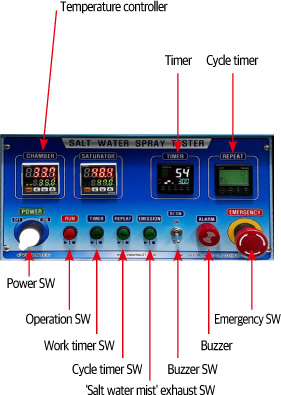

Control Panel
압력게이지, 레규레이터 온도계, 타이머 및 각종 S/W.
압력 압력 측정기　
  • * 압력의 정상적인 범위 0.07~0.17㎫
  • * Normal range of pressure 0.07~0.17㎫
  • Maker = PARKER ROK.
조절 장치
  • H →압력을 증가 시킬 때
  • L →압력을 감소 시킬 때
  • Maker = PARKER ROK.
염수분무 시험기 구성품 및 내부도
← 좌/우로 스크롤하세요 →
챔버 온도과열방지기&누전차단기
(OHP. ELB)　
  • No.1 = 챔버, 온도과열 방지기 (Chamber O.H.P.)
  • No.2 = 포화조,온도과열 방지기 (Saturaton Tank O.H.P.)
  • No.3 = 누전 차단기 (E.L.B.)
  • * Maker = LS ELECTRIC ROK.
분사노즐 투시창
  • 염수탱크에서 분사 노즐로 정상적으로 염수가 공급되는 지의 여부를 확인할 수 있다.
  • * Maker = VISION TEC ROK
분사 노즐
  • Nozzle Hole = 0.8 ~1.0Ø
  • * 챔버의 크기 및 용량 그리고 시료의 크기에 따라 노즐의 크기와 부착되는 수량이 결정된다.
  • * Maker = VISION TEC ROK.
분사 노즐 구성품
염수 탱크
  • 용량 (Capacity)
  • 1. VT-ST100 =80ℓ
  • 2. VT-ST200 =90ℓ
  • 3. VT-ST300-66=120ℓ
  • * 챔버의 크기에 따라, 염수탱크 용량 증대
  • * Maker = VISION TEC ROK.
챔버 가열기
  • 챔버 내의 온도를 가열해주는 가열기.
  • * 챔버의 크기 및 용량에 따라 가열기의 갯수가 증가하며 용량도 증가한다.
  • * Maker = VISION TEC ROK.
염수분무 시험기 구성품 및 내부도
← 좌/우로 스크롤하세요 →
챔버
선택사양		 집진기
  • 기체속에 부유하고 있는 고체나 액체 의 미립자를 모아서 제거하는 장치.
  • 실험실 내의 쾌적한 실내환경을 조성한다.
단면도 및 제원
  • Model = MS 0500
  • 풍량(Wind Volume) = 7 CMM
  • 정압(Constant Pressure) = 150~200mmAq
  • 출력(Power) = 0.38Kw(0.5HP)
  • 중량(Weight) = 25kG
  • 필터(Filter)
  • 1st = Ceramic
  • 2nd = Carbon
  • 3rd = After Filter
  • * Maker: AUTO Link ROK.
Touch Screen (Optional Spec.)
  • 1. 챔버내의 정상적인 온도 35±1℃.
  • 2. 챔버내의 온도를 감지한다.
  • * Maker = VISION TEC ROK.
챔버
일반사양 		온도 감지기
  • * 온도조절기 : 컴퓨터 통신기능, 디지털 기록계 통신기능 800x480의 고해상도 7" TFT LCD화면 500 Pattern, 50,000 Segment 시험기록저장
  • - SD카드
  • * Maker = NEX CONTROL ROK.
챔버 이온수 제조기
3000ℓ의 이온수 제조 후, 내부의 수지를 보충한다.
  • 챔버의 크기 및 용량에 따라, 이온수제 조기의 원통의 치수가 증대된다.
제어 밸브
  • 기본형(Standard Type)
  • 1. 최대압력(Max.Pressure)10.5Bar,150psi
  • 2. 최대온도(Max.Temp.) 50℃ (122˚F)
  • 3. 최소온도(Min.Temp.) 1℃ (34˚F)
  • 4. 최대진공(Max.Vacuum)140mmHg
  • 5. 용량(Capacity) →(8x17) =11 ℓ
  • 6. Out size :220Ø x600mm
  • * 원통의 크기에 따라 사양조건 변동
  • * Maker =CJK ROK.
염수분무 시험기 구성품 및 내부도
← 좌/우로 스크롤하세요 →
챔버 포화조
  • 포화조: 온도 45±1℃
  • Maker= VISION TEC ROK.
  • 챔버의 크기 및 용량에 따라 포화조의 갯수가 증가하며 용량도 증가한다.
전자변
전자변이 부착 되어있는 모습
  • 제원 (Specification)
  • No.1=220V 10W, 3/8 inch
  • No.2=220V 5.5W, 1/4 inch
  • No.3=220V 8W, 1/4 inch
  • Maker = PARKER ROK.
전자변
  • * 전자변은 전류의 작용으로 밸브를 개방하는 장치
챔버 도어 자동 개폐 도어
  • VT-ST100 VT-ST200
  • VT-ST300-66 →(수동) Manual Door
  • * VT-ST300-86 Model 이상 (자동도어)
  • * VT-ST300-86 or Higher Model (Automatic opening / closing door)
자동 개폐도어를 위한에어 실린더
  • * 작동방식(Working Type) 복동식(Double-Acting Type)
  • 1. 사용 유체(Fluid):공기 (Air)
  • 2. 보증내압력(Bearing Pressure) 15Kgf/㎠
  • 3. 최고사용압력(Max working pressure) 9.9Kgf/㎠
  • 4. 최저사용압력(Min working pressure) 0.5Kgf/㎠
  • 5. 사용속도(working speed) 50~500mm/s
  • * Maker : ISTC  ROK. TPC  ROK.
  • * The above is the basic type.

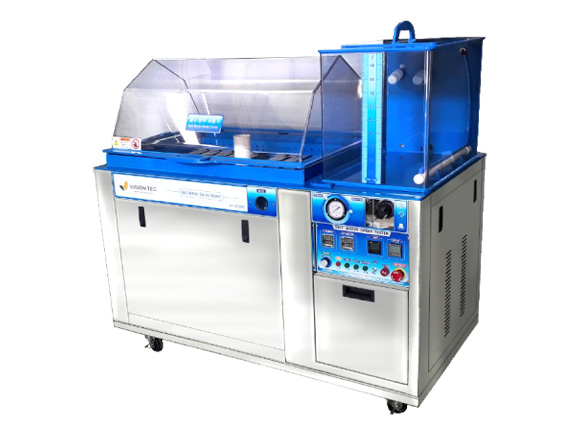

  • VT-ST 100/200
  • VT-ST 300-66
사양
← 좌/우로 스크롤하세요 →
MODEL VT-ST100 VT-ST200 VT-ST300-66
Temperature Range RT ~35℃ (* RT ~ 60℃ → Can be changed by customer order = Select Option)
Tester Method 중성 분무 시험 / Neutral Spray Test
Tester Temperature 중성 (35℃±2℃) / 캐스 (50℃±2℃) Option / Neutral (35℃±2℃) / CASS (50℃±2℃) Option
Temperature Control Digital P.I.D. Control
Spray Volume 1.5±0.5㎖ / 80㎠/h (24시간 운전평균) / Mean Value of 24 Hours Operation
Material In PVC 5t PVC 5t PVC 5t
Out SUS 304 SUS 304 SUS 304
Door PVC 투명 / Transparent
Dimension In (WxDxH) 600 x450 x 450mm 900 x 600 x 600mm 1200 x 600 x 600mm
out (WxDxH) 1350 x680 x 1250mm 1650 x 850 x 1250mm 1900 x 900 x 1280mm
Heater Capacity 챔버:0.35Kw
포화조 탱크:0.5Kw		 챔버:0.7Kw
포화조 탱크:0.5Kw		 챔버:0.9Kw
포화조 탱크:0.5Kw
Safety Device ELB.OHP ELB.OHP ELB.OHP
Power Source AC220V 1Ø /50/60 Hz
Air Cylinder for Door Open Option Option Option
CASS Option Option Option
Touch Screen Option Option Option
* 기타 사양은 주문제작이 가능합니다.
* 기기의 성능향상을 위하여 외형 및 사양이 변경될 수 있습니다.

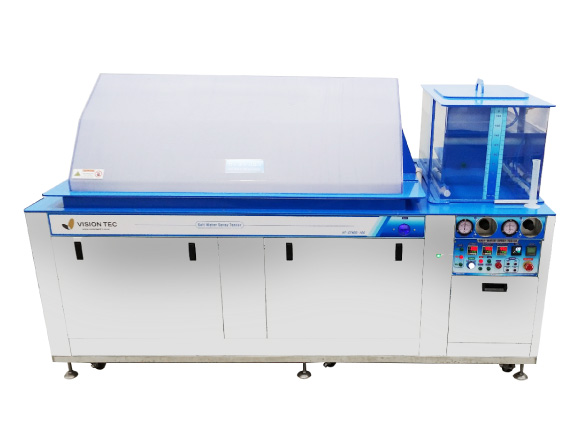

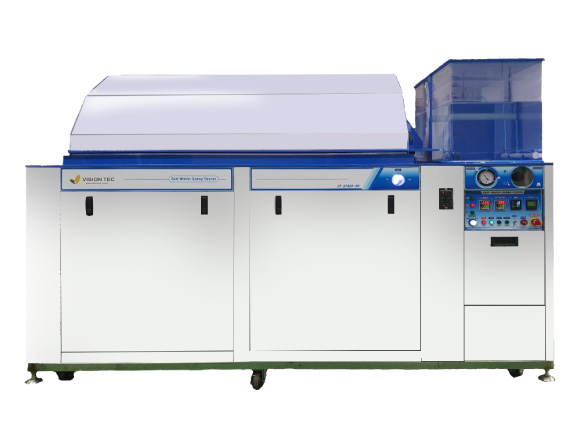

  • VT-ST 400-86
사양
← 좌/우로 스크롤하세요 →
MODEL VT-ST300-86 VT-ST400-86 VT-ST500-86
Temperature Range RT ~35℃ (*RT ~ 60℃→Can be changed by customer order=Select Option)
Tester Method 중성 분무 시험 / Neutral Spray Test
Tester Temperature 중성(35℃±2℃) / 캐스 (50℃±2℃) Option / Neutral(35℃±2℃)/CASS (50℃±2℃) Option
Temperature Control Digital P.I.D. Control
Spray Volume 1.5±0.5㎖/80㎠/h (24시간 운전평균) / Mean Value of 24 Hours Operation
Material In PVC 8t PVC 8t PVC 8t
Out SUS 304 SUS 304 SUS 304
Door PVC 투명 / Transparent
Dimension In (WxDxH) 1200 x 800 x 600mm 1500 x 800 x 600mm 2000 x 800 x 600mm
out (WxDxH) 2150 x 1100 x 1600mm 2400 x 1100 x 1600mm 2900 x 1100 x 1600mm
Heater Capacity 챔버:1.0Kw
포화조 탱크:0.5Kw		 챔버:1.4Kw
포화조 탱크:0.5Kw		 챔버:1.0Kw(2ea),
포화조 탱크:0.5Kw
Safety Device ELB.OHP ELB.OHP ELB.OHP
Power Source AC220V 1Ø /50/60 Hz
Air Cylinder for Door Open Free(Basis) Free(Basis) Free(Basis)
CASS Option Option Option
Touch Screen Option Option Option
* 기타 사양은 주문제작이 가능합니다.
* 기기의 성능향상을 위하여 외형 및 사양이 변경될 수 있습니다.
