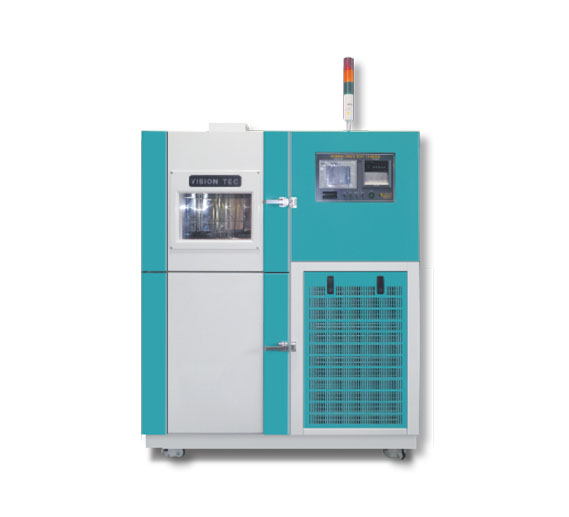

열충격 시험기

열 충격 시험기는 짧은시간에 시료를 고온실과 저온실로 각각 이동시켜, 급격한 온도변화에 따른 시료의 이상 유무를 확인하기 위한 장비이다.
급격한 온도변화로 시료의 손상여부를 시험한다!
특징

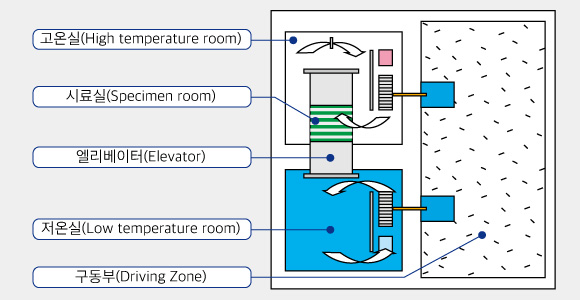

1. LCD Touch Screen 방식에 한국어와 영어 대화식 화면구성 및 조작방식으로 누구나 쉽게 사용할 수 있다. 2 Zone Elevator Type 시료가 상하 수직으로 이동한다.
2. 장비를 가동 중 어느 한 부분의 안전장치라도 작동되면 전원이 차단되도록 설계되었으며, 작동한 안전장치를 쉽게 파악할 수 있도록 부위별 Displayer(Lamp 점등)를 Main Control Panel에 부착하였다.
  • - 낮은 수준의 소음과 빠른 냉각율
  • - 온도구역이 분리된 BASKET의 수직운동
  • - 온도회복시간과 상승시간의 단축
  • - 진동과 충격이 거의 없다(감소)
3. 신뢰성 있는 시험결과제공
챔버내부의 균일한 온도 분포는 많은 시험체에 대한 테스트결과의 오차를 최소화시켜 부품 / 제품의 신뢰성 향상
4. 광범위한 온도제어
저온저습 제어 기술적용으로 다른 어떤 제품보다도 폭 넓은 온습도 제어 영역 제공
5. 다양한 규격시험에 최적화된 환경제공

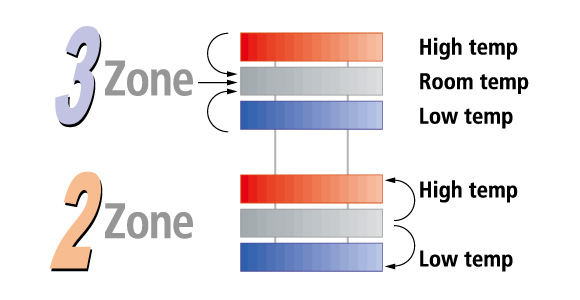

온도 제어 원리
프로그램 컨트롤러
최신 하이테크 기술을 집약시킨 프로그램 컨트롤러는 규격에 맞는 시스템과 효과적인 작업조건을 제시하고, 더 나아가 안전한 디지털 환경을 조성하는 프리미엄 온도 제어 시스템입니다.
컨트롤러

  • 안전하고 편리한 파라메티 구성

    파라메티MODE의 기능 세분화로 사용자의 편리성과
    데이터의 안정성 동시에 추구

  • 넓고 선명한 화면

    5.7˚기존제품의 Cutting size를 유지한 800*480의 고해상도
    7˚TFT LCD 화면

  • 장비의 다양한 기능 구현

    • 기본 DI, DO 각 16점 릴레이 출력(A접점:10, C접점:6)
    • 릴레이보드 추가시 DI, DO 각각 최대 32점까지 사용

  • 스마트한 출력

    • SSR, SCR 출력 동시사용
    • 프로그램의 세그먼트내에 별도의 보조출력(0~100%)설정 (NEX1200제외)
    • 기존 제품의 한계극복, 최대 8개의 SSR 멀티드롭 (20㎃기준)

  • 다양한 프로그램 구성

    채널당 500패턴 / 50,000세그먼트
    (패턴당 Max 100세그먼트)로 다양한 프로그램 구현

  • 편리한 통신 기능

    • RS232C와 RS485통신의 기본 탑재
    • 최대 38,400bps의 통신속도로 31대까지 연결가능
    • 이더넷 통신 가능(옵션)

  • 체계적이고 안전한 데이터 관리

    • 100MB의 내부메모리로 최장 25일간 저장가능 (Sampling speed 2초기준)
    • FIFO(First In First Out)기능의 탑재로 데이터의 안전성 확인
    • 내부메모리와 외장메모리로 동시 자동저장

  • 다양한 저장 장치

    • 별도의 옵션없이 SD카드, USB 기본 사용
    • SD카드 제공
    • 외부 저장장치를 이용한 파라메터 설정값의 안전하고 편리함
사양 (2 ZoneType)-1
← 좌/우로 스크롤하세요 →
MODEL VT-TSC100 VT-TSC100-1 VT-TSC200 VT-TSC200-1
Chamber System Two Zone Elevator System (2 ZONE)
Temp.Range (Max.) Heating Chamber RT ~120℃ RT ~180℃
Cooling Chamber -40℃ ~ 0℃ -70℃ ~ 0℃
Heating-Up Time RT ~120℃/30min RT ~150℃/40min
Pull-Down  Time RT ~-40℃/50min RT ~-70℃/60min
Temperature Up Down Test. -40℃ ~100℃/within 5 min -55℃ ~+150℃ within / 5 min
Test Chamber Dimension
( W x D x H)mm		 300 x 300 x 300 500 x 500 x 500 300 x 300 x 300 500 x 500 x 500
Power Consumption 15Kw 20Kw 21Kw 30Kw
Power Source AC 220V or 380V ,3Ø ,50/60 Hz
Air 5~7Kgf/㎠
Air in Size 8Ø ~12Ø
Performance Guaranteed Ambient Temp. 5℃ ~ 25℃
냉동 방식
(Freezing system)		 Mechanical compression two-way refrigeration system
냉각 방식
(Cooling system)		 Air cooled System
Material In SUS 304 1.2t Steel Pate
Out SS41 Steel Plate Painting (1.6t)
Sensor T type
* 기기의 성능향상을 위하여 외형 및 사양이 변경될 수 있습니다.
사양 (2 ZoneType)-2
← 좌/우로 스크롤하세요 →
MODEL VT-TSC100 VT-TSC100-1 VT-TSC200 VT-TSC200-1
Ampare Meter Digital Display 100/5A
Program Controller Program Touch Screen Type
(Option)RS-485/232 Communication Available
Insulation Ceramic wool & Glass wool (Depending on the temperature of use ordered, the thickness varies.)
Door Size 900 x 900 ,Over lap signal open x 2set
Door packing Silicon Rubber Double packing (High temperature for use)
Blower Fan Aluminum Sirocco Fan
Viewing Window Vacuum Tempered Glass
Interior Sample Rack ( SUS 304 ) Variable Type (2~3) Stage
S/W Mode Power S/W, High/Low S/W, Alarm S/W
Foot Master (F-100)Movable Wheel Attachment
Safety Devices
  • 1. ELB(Earth Leakage Breaker)
  • 2. OHP (Over Heating Protective Device)
  • 3. RPR (Reverse Phase Relay)
  • 4. ROLP (Refrigerator Over Load Protector)
  • 5. FMOLP (Fan Motor Over Load Protector)
  • 6. HLPS (High/Low Pressure S/W)
  • 7. CMOI (Circulation Motor Over Load Interrupter)
  • 8. NFB(NoFuse Breaker)
Specialties
(Select Option)
  • 1. Cooling System →  Water-cooled Type
  • 2. Special dimensions can be ordered separately by the customer.(Test Chamber Size)
  • 3. External materials may be selected separately by the customer.
* 기기의 성능향상을 위하여 외형 및 사양이 변경될 수 있습니다.

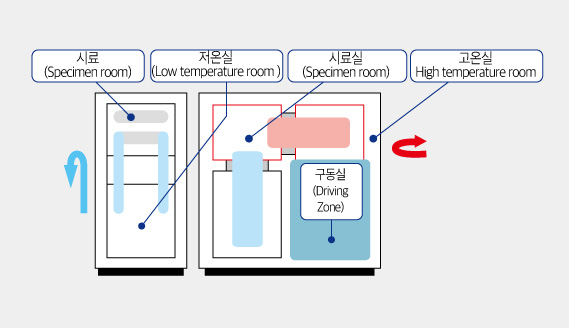

3 Zone Damper Type
시료는 고정되어 있고, 공기 순환방식에 의해 시료를 시험한다.
사양 (3 ZoneType)-1
← 좌/우로 스크롤하세요 →
MODEL VT-TSC100 VT-TSC100-1 VT-TSC200 VT-TSC200-1
Chamber System Three Zone Damper System (3 ZONE)
Temp.Range (Max.) Heating Chamber RT ~120℃ RT ~180℃
Cooling Chamber -40℃ ~ 0℃ -70℃ ~ 0℃
Heating-Up Time RT ~120℃/30min RT ~150℃/40min
Pull-Down  Time RT ~-40℃/50min RT ~-70℃/60min
Temperature Up Down Test. -40℃ ~100℃/within 5 min -55℃ ~ +125℃ / 5min
Test Chamber Dimension (WxDxH)mm 300 x 300 x 300 500 x 500 x 500 300 x 300 x 300 500 x 500 x 500
Power Consumption 20Kw 25Kw 30Kw 40Kw
Power Source AC 220V or 380V, 3Ø, 50/60 Hz
Air 5~7Kgf/㎠
Air in Size 8Ø ~12Ø
Performance Guaranteed Ambient Temp. 5℃ ~ 25℃
냉동 방식
(Freezing system)		 Mechanical compression two-way refrigeration system
냉각 방식
(Cooling system)		 Air cooled System
Material In SUS 304 1.2t Steel Pate
Out SS41 Steel Plate Painting (1.6t)
Sensor T type
* 기기의 성능향상을 위하여 외형 및 사양이 변경될 수 있습니다.
사양 (3 ZoneType)-2
← 좌/우로 스크롤하세요 →
MODEL VT-TSC100 VT-TSC100-1 VT-TSC200 VT-TSC200-1
Ampare Meter Digital Display 100/5A
Program Controller Program Touch Screen Type
(Option)RS-485/232 Communication Available
Insulation Ceramic wool & Glass wool (Depending on the temperature of use ordered, the thickness varies.)
Door Size 900 x 900 ,Over lap signal open x 2set
Door packing Silicon Rubber Double packing (High temperature for use)
Blower Fan Aluminum Sirocco Fan
Viewing Window Vacuum Tempered Glass
Interior Sample Rack ( SUS 304 ) Variable Type (2~3) Stage
S/W Mode Power S/W, High/Low S/W, Alarm S/W
Foot Master (F-100)Movable Wheel Attachment
Safety Devices
  • 1. ELB(Earth Leakage Breaker)
  • 2. OHP (Over Heating Protective Device)
  • 3. RPR (Reverse Phase Relay)
  • 4. ROLP (Refrigerator Over Load Protector)
  • 5. FMOLP (Fan Motor Over Load Protector)
  • 6. HLPS (High/Low Pressure S/W)
  • 7. CMOI (Circulation Motor Over Load Interrupter) 8.NFB(NoFuse Breaker)
Specialties
(Select Option)
  • 1. Cooling System → Water-cooled Type
  • 2. Special dimensions can be ordered separately by the customer.(Test Chamber Size)
  • 3. External materials may be selected separately by the customer.
* 기기의 성능향상을 위하여 외형 및 사양이 변경될 수 있습니다.
