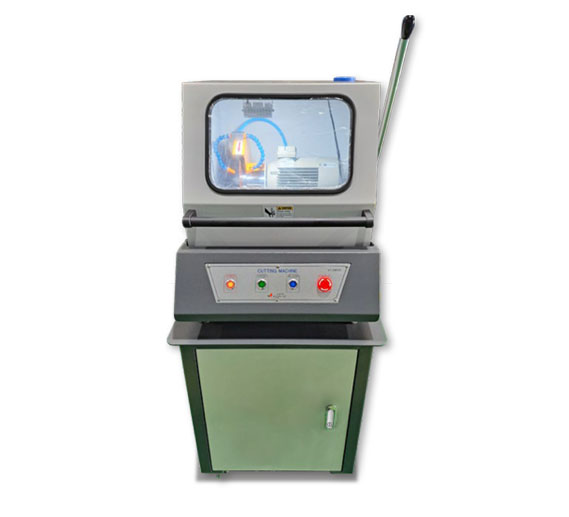

시편절단기

시편절단기는 금속, 세라믹, 고무, 필름, 플라스틱, 복합재료 등 다양한 시험재료를 안전하게 고속으로 절단하는 장비로서, 시편의 미세조직을 관찰과 분석을 목적으로 하며, 절단 휠을 이용하여 표면을 손상없이 절단한다.
우리의 제품은 안전도가 입증된 우수한 제품입니다.
특징
1. 단단한 금속 및 광석, 콘크리트등을 절단하는데 사용된다.
2. 작업시 냉각수를 충분하게 공급하여, 시료를 절단하는중 시료가 열에 의한 손상을 최소화 하였다.(냉각수 자동 공급)
3. 절단작업시 안전과 작업관찰을 고려하여 내부투시창을 극대화 하였으며, LED Lamp를 장착하여 시각효과를 증대 시켰다.
4. 일체형 구조로 설계되어, 작업의 편리성을 향상시켰다.
5. 작업자가 다르더라도 시료의 편차가 없고, 신속하고 정확하게 대량으로 시료의 절단작업이 가능하다.
사양
← 좌/우로 스크롤하세요 →
MODEL VT-CM 50 VT-CM 100 VT-CM 200 VT-CM 200-1 VT-CM 300
Type 수동 (Manual) Diamond Cutter
Method of Transfer Vise Level 이송식
(Level Transfer Type)
모터 이송식
(Motor Transfer Type)
Level 이송식
(Level Transfer Type)
하중에 의한 자동 절단
(Automatic Cutting by Load)
Transfer Vise Quick Vise Screw Vise
R.P.M. 1750 RPM,3450RPM까지 가능 (Can do it up to 3400 RPM) 50~600 RPM
Power Transfer 직결 (Direct Connection) Direct Connection
Cutting Wheel Ø255mm (1.2 ~2.0T) Ø355mm Ø405mm Ø127mm (0.5T)
Cutting Capa. Max. Ø80 Max. 90~ Ø110 Max.100~ Ø120 Ø10
Motor(HP) 2HP (Max.3HP)
WaterProof Type
7.5 HP
WaterProof Type
10 HP
WaterProof Type
0.5 HP
WaterProof Type
Cutting Oil Tank 50ℓ 80ℓ inside
Lighting Device 완전 방수형 (Perfect Waterproof Type) 36W Nothing
Power Source 220V(380V)/3P/3Kw 220V(380V)/3P/3Kw 220V(380V)/3P/3Kw 220V/1P/1Kw
Dimension(mm)
WxDxH
645x700x1400 645x700x1400 900x1100x1700 410x50x450
Weight(Kg) 100 120 350 450 30
Accessory
  • 1. 절삭용 지석 (Grinding wheel for cutting) : 255 x 1.5T (10ea)
  • 2. 휠 교환용 스패너 및 고정대 (Spanner and fixture for wheel replacement)
  • 3. 절삭유 (Cutting Oil) 2ℓ
Option 1. Inverter
← 좌/우로 스크롤하세요 →
MODEL VT-CM 400 VT-CM 500 VT-CM 600 VT-CM 700
Type 자동 (Auto) 수동 (Manual) 자동 (Auto)
Method of Transfer Vise Level 이송식 (Level Transfer Type) 모터 이송식 (Motor Transfer Type)
Transfer Vise Scrwe Vise
R.P.M. 1750 RPM , 3450RPM까지 가능 (Can do it up to 3400 RPM)
Power Transfer 직결 (Direct Connection) 벨트타입 (Belt Type)
Cutting Wheel Ø355mm ( Ø455mm 가능) Can do it up to Ø455mm
Cutting Capa. 최대Ø100mm (Ø130mm선택 가능) = Max.Ø100mm (Enable to select Ø130mm)
Motor(HP) 7.5HP (10HP~20HP선택 가능) = 7.5HP (Enable to select 10HP~20HP)
Cutting Oil Tank 100ℓ 120ℓ
Lighting Device 완전 방수형 (Perfect Waterproof Type) 36W
Power Source 220V(380V)/3P/5Kw~15Kw
Dimension(mm)
WxDxH
900x1100x1700 1100x800x1700 900x1100x1700 1450x1450x2400
Weight(Kg) 500 800 500 1400
Control panel
System
7"Touch Screen&Button Type Button Type 7"Touch Screen&Button
Type
Accessory
  • 1. 절삭용 지석 (Grinding wheel for cutting) : 255 x 1.5T (10ea)
  • 2. 휠 교환용 스패너 및 고정대 (Spanner and fixture for wheel replacement)
  • 3. 절삭유 (Cutting Oil) 2ℓ
Option 1. Inverter
