>ПРОДУКТЫ>Камера теплового удара

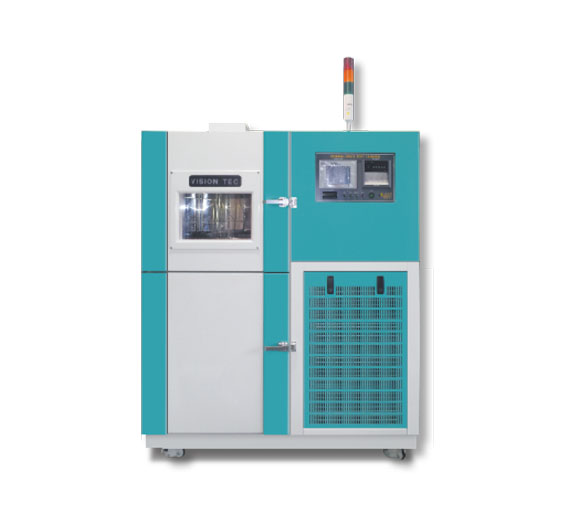

Камера теплового удара

Камера теплового удара - это устройство для проверки аномального изменения образцов при быстрых изменениях температуры. Тестовый образец помещается в камеру с высокими и с низкими температурами за короткое время.
Можно проверить, не повреждён ли образец при резких изменениях температуры!
Функции

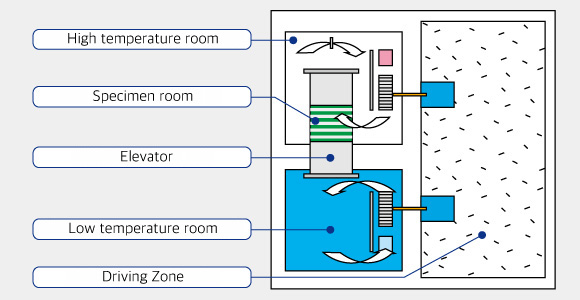

1. Любой пользователь может легко управлять камерой с помощью ЖК-экрана, который работает на интерактивной системе на корейском и английском языках. Образец типа лифта 2 зоны (2 Zone Elevator Type) перемещается вертикально вверх и вниз.
2. Если одна из функций устройства не выполняется, сработает выключатель питания. Каждый индикатор (лампа) прикреплен к основному пульту управления, чтобы было легко понять, как работает защитное устройство.
  • - низкий уровень шума и быстрый уровень охлаждения
  • - Вертикальное движение корзины, между камерами с разной
  • - сокращение времени восстановления температуры и времени подъема
  • - температурой. Низкий уровень вибрации
3. Предоставление достоверных результатов испытаний
Равномерное распределение температуры внутри камеры сводит к мини муму погрешности в результатах испытаний на большое количество обра зцов, повышая надёжность деталей и изделий
4. Широкий диапазон контроля температуры
Технология контроля низкой температуры и низкой влажности поддержи вает широкий диапазон контроля температуры и влажности по сравнению сдругими устройствами
5. Созданы оптимальные условия для различных стандартных тестов

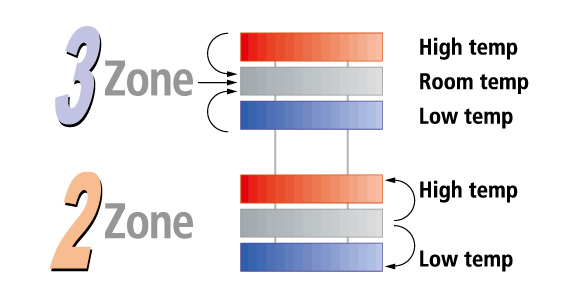

Принцип контроля температуры
Контроллер

  • Безопасная и удобная конфигурация параметров

    Удобное использование для пользователей, благодаря детально разделенной функцией режима параметров и обеспечение стабильности данных

  • Широкий и яркий экран

    ЖК-экран с высоким разрешением 7˚TFT размером 800*480 (с сохранением размера резки существующего продукта 5.7˚)

  • Реализация различных функций устройства

    • Базовый DI, DO - релейной выход 16 (контактная точка A - 10, контактная точка C - 6)
    • При добавлении релейной платы возможно использовать до 32 на DI и DO

  • Умный вывод

    • Одновременный вывод SSR, SCR
    • Отдельный вспомогательный выход (0~100%) в сегменте программы (кроме NEX1200)
    • Преодоление ограничений существующих продуктов, максимум до 8 мультидропов SSR (на 20㎃)

  • Конфигурация различных программ

    Реализация различных программ с 500 шаблонами/50 000 сегментами на каждый канал (максимум 100 сегментов на шаблон)

  • Удобная передача данных

    • Установка RS232C и Rs485
    • Возможно подключение максимум 31 устройств со скоростью передачи до 38 400 бит/с
    • Доступна связь Ethernet (необязательно)

  • Систематическое и безопасное управление данными

    • Внутренняя память 100 МБ может хранить до 25 дней (при частоте дискретизации 2 секунды)
    • Возможная проверка надёжности данных с помощью функции FIFO
    • Автоматическое одновременное хранение данных во внутренней и внешней памяти

  • Различные устройства для хранения данных

    • Доступно использование SD-карты, USB по умолчанию без дополнительных опций
    • Предоставление SD-карты
    • Безопасное и удобное управление значениями настройки параметров с помощью внешнего хранилища
Спецификация(2 ZoneType)-1
← Прокрутить влево/вправо →
MODEL VT-TSC100 VT-TSC100-1 VT-TSC200 VT-TSC200-1
Chamber System Two Zone Elevator System (2 ZONE)
Temp.Range (Max.) Heating Chamber RT ~120℃ RT ~180℃
Cooling Chamber -40℃ ~ 0℃ -70℃ ~ 0℃
Heating-Up Time RT ~ 120℃/30min RT ~ 150℃/40min
Pull-Down  Time RT ~ -40℃/50min RT ~ -70℃/60min
Temperature Up Down Test. -40℃ ~ 100℃/within 5 min -55℃ ~ +150℃ within / 5 min
Test Chamber Dimension
( W x D x H)mm		 300 x 300 x 300 500 x 500 x 500 300 x 300 x 300 500 x 500 x 500
Power Consumption 15Kw 20Kw 21Kw 30Kw
Power Source AC 220V or 380V, 3Ø, 50/60 Hz
Air 5~7Kgf/㎠
Air in Size 8Ø ~ 12Ø
Performance Guaranteed Ambient Temp. 5℃ ~ 25℃
Freezing system Mechanical compression two-way refrigeration system
Cooling system Air cooled System
Material In SUS 304 1.2t Steel Pate
Out SS41 Steel Plate Painting (1.6t)
Sensor T type
* Внешний вид изделий и технические характеристики могут быть изменены для повышения производительности устройства.
Спецификация(2 ZoneType)-2
← Прокрутить влево/вправо →
MODEL VT-TSC100 VT-TSC100-1 VT-TSC200 VT-TSC200-1
Ampare Meter Digital Display 100/5A
Program Controller Program Touch Screen Type
(Option)RS-485/232 Communication Available
Insulation Ceramic wool & Glass wool (Depending on the temperature of use ordered, the thickness varies.)
Door Size 900 x 900, Over lap signal open x 2set
Door packing Silicon Rubber Double packing (High temperature for use)
Blower Fan Aluminum Sirocco Fan
Viewing Window Vacuum Tempered Glass
Interior Sample Rack ( SUS 304 ) Variable Type (2~3) Stage
S/W Mode Power S/W, High/Low S/W, Alarm S/W
Foot Master (F-100)Movable Wheel Attachment
Safety Devices
  • 1. ELB (Earth Leakage Breaker)
  • 2. OHP (Over Heating Protective Device)
  • 3. RPR (Reverse Phase Relay)
  • 4. ROLP (Refrigerator Over Load Protector)
  • 5. FMOLP (Fan Motor Over Load Protector)
  • 6. HLPS (High/Low Pressure S/W)
  • 7. CMOI (Circulation Motor Over Load Interrupter)
  • 8. NFB (NoFuse Breaker)
Specialties
(Select Option)
  • 1. Cooling System → Water-cooled Type
  • 2. Special dimensions can be ordered separately by the customer. (Test Chamber Size)
  • 3. External materials may be selected separately by the customer.
* Внешний вид изделий и технические характеристики могут быть изменены для повышения производительности устройства..

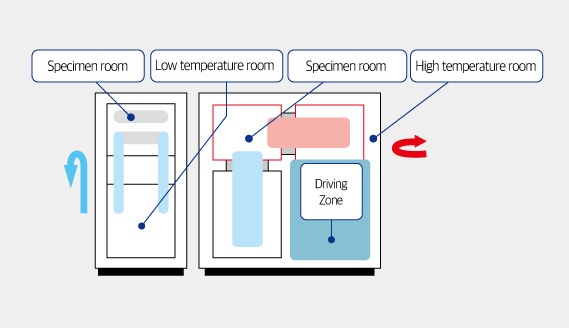

3 Zone Damper Type
Когда образец фиксируется, он тестируется по циркуляции воздуха.
Спецификация (3 ZoneType)-1
← Прокрутить влево/вправо →
MODEL VT-TSC100 VT-TSC100-1 VT-TSC200 VT-TSC200-1
Chamber System Three Zone Damper System (3 ZONE)
Temp.Range (Max.) Heating Chamber RT ~ 120℃ RT ~ 180℃
Cooling Chamber -40℃ ~ 0℃ -70℃ ~ 0℃
Heating-Up Time RT ~ 120℃/30min RT ~ 150℃/40min
Pull-Down Time RT ~ -40℃/50min RT ~ -70℃/60min
Temperature Up Down Test. -40℃ ~ 100℃/within 5 min -55℃ ~ +125℃ / 5min
Test Chamber Dimension (WxDxH)mm 300 x 300 x 300 500 x 500 x 500 300 x 300 x 300 500 x 500 x 500
Power Consumption 20Kw 25Kw 30Kw 40Kw
Power Source AC 220V or 380V, 3Ø, 50/60 Hz
Air 5~7Kgf/㎠
Air in Size 8Ø ~12Ø
Performance Guaranteed Ambient Temp. 5℃ ~ 25℃
Freezing system Mechanical compression two-way refrigeration system
Cooling system Air cooled System
Material In SUS 304 1.2t Steel Pate
Out SS41 Steel Plate Painting (1.6t)
Sensor T type
* Внешний вид изделий и технические характеристики могут быть изменены для повышения производительности устройства.
Спецификация(3 ZoneType)-2
← Прокрутить влево/вправо →
MODEL VT-TSC100 VT-TSC100-1 VT-TSC200 VT-TSC200-1
Ampare Meter Digital Display 100/5A
Program Controller Program Touch Screen Type
(Option)RS-485/232 Communication Available
Insulation Ceramic wool & Glass wool (Depending on the temperature of use ordered, the thickness varies.)
Door Size 900 x 900, Over lap signal open x 2set
Door packing Silicon Rubber Double packing (High temperature for use)
Blower Fan Aluminum Sirocco Fan
Viewing Window Vacuum Tempered Glass
Interior Sample Rack ( SUS 304 ) Variable Type (2~3) Stage
S/W Mode Power S/W, High/Low S/W, Alarm S/W
Foot Master (F-100)Movable Wheel Attachment
Safety Devices
  • 1. ELB (Earth Leakage Breaker)
  • 2. OHP (Over Heating Protective Device)
  • 3. RPR (Reverse Phase Relay)
  • 4. ROLP (Refrigerator Over Load Protector)
  • 5. FMOLP (Fan Motor Over Load Protector)
  • 6. HLPS (High/Low Pressure S/W)
  • 7. CMOI (Circulation Motor Over Load Interrupter)
  • 8. NFB (NoFuse Breaker)
Specialties (Select Option)
  • 1. Cooling System → Water-cooled Type
  • 2. Special dimensions can be ordered separately by the customer. (Test Chamber Size)
  • 3. External materials may be selected separately by the customer.
* Внешний вид изделий и технические характеристики могут быть изменены для повышения производительности устройства.
