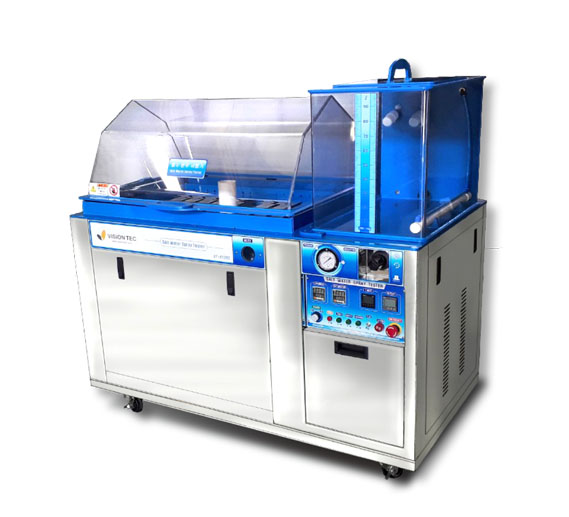

เครื่องทดสอบการกัดกร่อน ด้วยไอเกลือ

สามารถพ่นไอเกลือ ในห้องได้สม่ำาเสมอ!

※ ได้รับใบรับรอง CE (COC)→ ‘TUV NORD’
เลขที่การขึ้นทะเบียน (K1280/E21)
สามารถพ่นไอเกลือในห้องได้อย่างสม่ำาเสมอ!
เครื่องทดสอบการกัดกร่อน ด้วยไอเกลือ เป็นอุปกรณ์ทดสอบการกัดกร่อนของวัสดุ ด้วยการพ่นไอเกลือ เช่น เหล็กหล่อ ที่ผ่าน การชุบ หรือ เคลือบสี
ลักษณะเฉพาะ
1. การใช้หัวฉีดแบบพิเศษ ช่วยให้สามารถพ่นละอองฝอยได้อย่างสม่ำาเสมอ
2. สามารถพ่นไอเกลือ ที่ อุณหภูมิ 35C±2C และทดสอบตามมาตรฐาน CASS ที่อุณหภูมิ50 C±2C
3. การทำางานแบบวนรอบได้ สามารถตั้งเวลาและนับจำานวนครั้ง ด้วยการออกแบบ เพื่อประหยัดไฟ (1.1Kw)
4. โครงสร้างเครื่อง และฝาครอบ ทำาจากวัสดุที่ทนการกัดกร่อน
5. ควบคุมการทำางานด้วย ระบบ Microprocessor
6. มีเครื่องวัดอุณหภูมิแสดงตัวเลขดิจิตอล เครื่องตั้งเวลา และสัญญาณเตือนเมื่อหมดเวลาการทดสอบ
ส่วนประกอบและแผนผังภายในเครื่องทดสอบการกัดกร่อน ด้วยไอเกลือ
← เลื่อนไปทางซ้าย/ขวา →
ห้อง โต๊ะทดสอบชิ้นงานแ
ละส่วนประกอบ
  • หมายเลข 1 หอพ่น(Spray Tower)
    หมายเลข 2 ปล่อง(Funnel)
    หมายเลข 3 ตัวรองรับประเภท
    (V Type Support)
    V สามารถเลือกวัสดุที่แข็งแรงหรืออ่อ
    นได้ขึ้นอยู่กับน้ำหนักของชิ้นงานทดส
    อบ
  • Maker = VISION TEC ROK.

หลังจากลบการรองรับ,
หอคอยสเปรย์
ภาพการพ่น

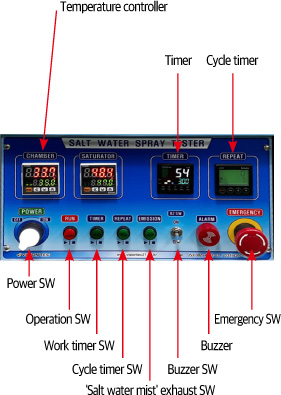

Control Panel
S/W. เกจวัดแรงดัน
เทอร์โมมิเตอร์ควบคุม
ตัวจับเวลา และสวิตช์ต่างๆ
ห้อง
แรงดัน		 เครื่องควบคุมแรงดัน
  • ช่วงแรงดันปกติ 0.07~0.17㎫
  • Maker = PARKER ROK.
อุปกรณ์ควบคุม
  • H → เพื่อเพิ่มแรงดัน
  • L → เพื่อลดแรงดัน
  • Maker = PARKER ROK.
ส่วนประกอบและแผนผังภายในเครื่องทดสอบการกัดกร่อน ด้วยไอเกลือ
← เลื่อนไปทางซ้าย/ขวา →
ห้อง ตัวป้องกันความร้อนสูงเกิ
นไปและเบรกเกอร์กันไฟฟ้า
รั่วลงสายดิน (OHP. ELB)
  • หมายเลข 1 = ตัวป้องกันอุณหภูมิในห้องสูงเกินไป
  • หมายเลข 2 = ถังอิ่มตัวและตัวป้องกันความร้อนสูงเกินไป
  • หมายเลข 3 = เบรกเกอร์กันไฟฟ้ารั่วลงสายดิน (ELB)
  • * Maker = LS ELECTRIC ROK.
ช่องมองหัวพ่น
  • สามารถตรวจสอบได้ว่าโดยปกติการจ่ายน้ำเกลือจากถังเก็บน้ำเกลือไปยังหัวฉีดสเปรย์หรือไม่
  • * Maker = VISION TEC ROK
หัวพ่น
  • Nozzle Hole = 0.8 ~1.0Ø
  • * ขนาดและจำนวนของหัวพ่นที่จะติด
    ตั้งจะขึ้นอยู่กับขนาดและความจุของ
    ห้องและขนาดของชิ้นงานทดสอบ
  • * Maker = VISION TEC ROK.
ส่วนประกอบของหัวพ่น
ถังน้ำเกลือ
  • ความจุ
  • 1. VT-ST100 =80ℓ
  • 2. VT-ST200 =90ℓ
  • 3. VT-ST300-66=120ℓ
  • * เพิ่มความจุถังน้ำเกลือให้สอดคล้อง
    กับขนาดของห้อง
  • * Maker = VISION TEC ROK.
เครื่องทำความ
ร้อนในห้อง
  • เครื่องทำความร้อนที่ทำให้อุณหภูมิภายในห้องสูงขึ้น จำนวนของเครื่องทำ ความร้อนและความจุจะเพิ่มขึ้นตามขนาดและความจุของห้อง
  • * Maker = VISION TEC ROK.
ส่วนประกอบและแผนผังภายในเครื่องทดสอบการกัดกร่อน ด้วยไอเกลือ
← เลื่อนไปทางซ้าย/ขวา →
ห้อง
ตัวเลือก		 ตัวเก็บฝุ่น
  • ระบบที่รวบรวมและขจัดอนุภาคในรูปของแข็งหรือของเหลวที่แขวนลอยอยู่ในแก๊ส ช่วยสร้างสภาพแวดล้อมที่ดีในห้องปฏิบัติการ
มุมมองแยกส่วน
และคุณสมบัติเฉพาะ
  • Model = MS 0500
  • ปริมาตรลม = 7 CMM
  • แรงดันคงที่ = 150~200mmAq
  • เอาท์พุต = 0.38Kw(0.5HP)
  • น้ำหนัก = 25kG
  • ตัวกรอง
  • 1st = Ceramic
  • 2nd = Carbon
  • 3rd = After Filter
  • * Maker: AUTO Link ROK.
Touch Screen (Optional Spec.)
  • อุณหภูมิปกติในห้องคือ 35 ± 1℃
  • 2. ตรวจจับอุณหภูมิในห้อง
  • * Maker = VISION TEC ROK.
ห้อง
คุณสมบัติทั่วไป 		เซ็นเซอร์อุณหภูม
  • * ตัวควบคุมอุณหภูมิ: การสื่อสารด้ว
    ยคอมพิวเตอร์ เครื่องบันทึกดิจิตอลพร้อมฟังก์ชันกา
    รสื่อสาร ความละเอียดสูง 800 x 480
    หน้าจอ TFT LCD ขนาด 7 นิ้ว 50,000
    ส่วน สำหรับ 500 รูปแบบ การ์ด SD
    สำหรับการบันทึกผลการทดสอบ
  • * Maker = NEX CONTROL ROK.
ห้อง เครื่องทำน้ำที่มีไอออน
หลังจากผลิตน้ำที่มีไอออน 3000 ℓ แล้วจำเป็นต้องเสริมเรซินภายใน
  • ขึ้นอยู่กับขนาดและความจุของห้อง ขนาดของกระบอกสูบของอุปกรณ์จะเพิ่มขึ้น
วาล์วควบคุม
  • ประเภทพื้นฐาน(Standard Type)
  • 1แรงดันสูงสุด(Max.Pressure)10.5Bar,150psi
  • 2อุณหภูมิสูงสุด(Max.Temp.) 50℃ (122˚F)
  • 3อุณหภูมิขั้นต่ำ(Min.Temp.) 1℃ (34˚F)
  • 4สุญญากาศสูงสุด(Max.Vacuum)140mmHg
  • 5ความจุ(Capacity) →(8x17) =11 ℓ
  • 6Out size :220Ø x600mm
  • * คุณสมบัติเฉพาะสามารถเปลี่ยนแปลงได้ตามขนาดของกระบอกสูบ
  • * Maker = CJK ROK.
ส่วนประกอบและแผนผังภายในเครื่องทดสอบการกัดกร่อน ด้วยไอเกลือ
← เลื่อนไปทางซ้าย/ขวา →
ห้อง ถังอิ่มตัว
  • ถังอิ่มตัว: อุณหภูมิ 45±1℃
  • Maker= VISION TEC ROK.
  • จำนวนของถังอิ่มตัวและความจุจะเพิ่ม
    ขึ้นตามขนาดและความจุของห้อง
วาล์วโซลินอยด์
ภาพของวาล์วโซลินอยด์ที่แนบมา
  • คุณสมบัติเฉพาะ
  • No.1=220V 10W, 3/8 inch
  • No.2=220V 5.5W, 1/4 inch
  • No.3=220V 8W, 1/4 inch
  • Maker = PARKER ROK.
วาล์วโซลินอยด์
  • * วาล์วโซลินอยด์เป็นอุปกรณ์เปิดวาล์วด้วยกระแสไฟฟ้า
ห้อง
ประตู		 ประตูที่เปิดปิดอัตโนมัติ
  • VT-ST100
  • VT-ST200
  • VT-ST300-66 →(คู่มือ) Manual Door
  • * รุ่น VT-ST300-86 หรือรุ่นที่สูงกว่า
    (ประตูอัตโนมัติ)
กระบอกสูบลมสำ
หรับประตูที่เปิดปิดอัตโนมัติ
  • *ประเภทการทำงาน(Working Type)
    ทำงานคู่(Double-Acting Type)
  • 1ของเหลวที่ใช้งาน(Fluid):อากาศ(Air)
  • 2แรงดันที่จะทำให้อุปกรณ์เสียหาย(Bearing Pressure)15Kgf/㎠
  • 3แรงดันใช้งานสูงสุด(Max working pressure) 9.9Kgf/㎠
  • 4แรงดันใช้งานขั้นต่ำ(Min working pressure) 0.5Kgf/㎠
  • 5ความเร็วในการทำงาน(working speed)50~500mm/s
  • * Maker : ISTC  ROK. TPC  ROK.
  • * The above is the basic type.

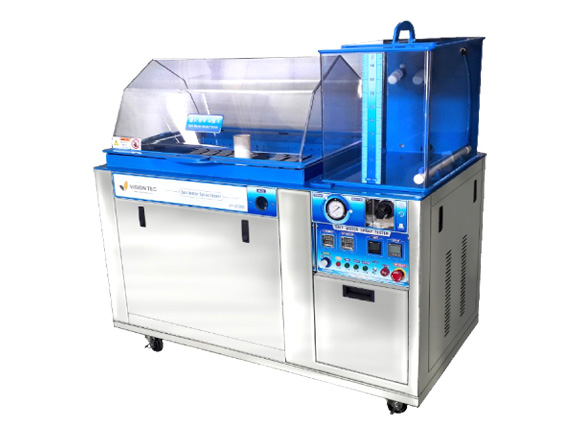

  • VT-ST 100/200
  • VT-ST 300-66
ข้อมูลจำเพาะ
← เลื่อนไปทางซ้าย/ขวา →
MODEL VT-ST100 VT-ST200 VT-ST300-66
Temperature Range RT ~35℃ (* RT ~ 60℃ → Can be changed by customer order = Select Option)
Tester Method Neutral Spray Test
Tester Temperature Neutral (35℃±2℃) / CASS (50℃±2℃) Option
Temperature Control Digital P.I.D. Control
Spray Volume 1.5±0.5㎖ / 80㎠/h / Mean Value of 24 Hours Operation
Material In PVC 5t PVC 5t PVC 5t
Out SUS 304 SUS 304 SUS 304
Door PVC / Transparent
Dimension In (WxDxH) 600 x 450 x 450mm 900 x 600 x 600mm 1200 x 600 x 600mm
Out (WxDxH) 1350 x 680 x 1250mm 1650 x 850 x 1250mm 1900 x 900 x 1280mm
Heater Capacity Chamber:0.35Kw
Saturation Tank:0.5Kw		 Chamber:0.7Kw
Saturation Tank:0.5Kw		 Chamber:0.9Kw
Saturation Tank:0.5Kw
Safety Device ELB.OHP ELB.OHP ELB.OHP
Power Source AC220V 1Ø / 50 / 60 Hz
Air Cylinder for Door Open Option Option Option
CASS Option Option Option
Touch Screen Option Option Option
* สามารถสั่งให้มีคุณสมบัติเฉพาะอื่น ๆ ได้
* รูปลักษณ์และคุณสมบัติเฉพาะสามารถเปลี่ยนแปลงได้เพื่อปรับปรุงประสิทธิภาพของอุปกรณ์

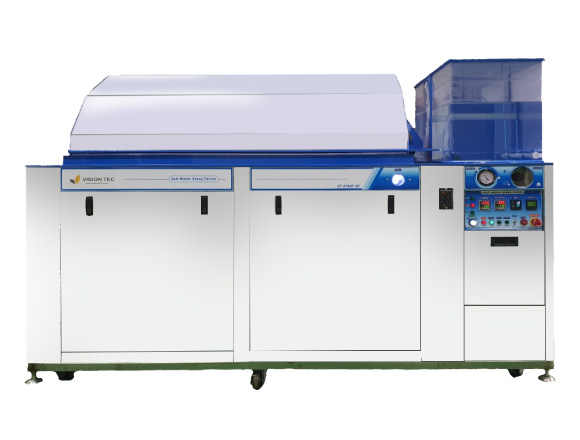

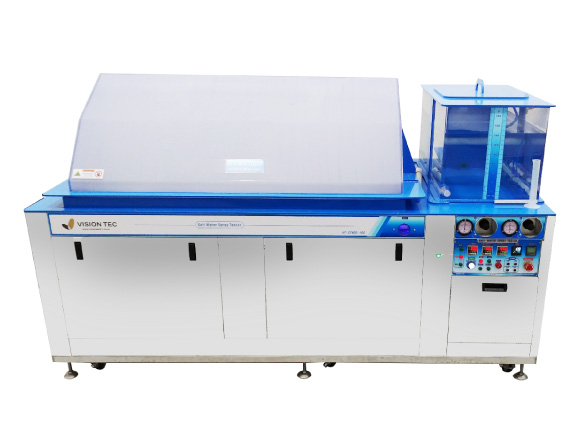

  • VT-ST 400-86
ข้อมูลจำเพาะ
← เลื่อนไปทางซ้าย/ขวา →
MODEL VT-ST300-86 VT-ST400-86 VT-ST500-86
Temperature Range RT ~ 35℃ (*RT ~ 60℃ → Can be changed by customer order=Select Option)
Tester Method Neutral Spray Test
Tester Temperature Neutral(35℃±2℃)/CASS (50℃±2℃) Option
Temperature Control Digital P.I.D. Control
Spray Volume 1.5±0.5㎖/80㎠/h / Mean Value of 24 Hours Operation
Material In PVC 8t PVC 8t PVC 8t
Out SUS 304 SUS 304 SUS 304
Door PVC Transparent
Dimension In (WxDxH) 1200 x 800 x 600mm 1500 x 800 x 600mm 2000 x 800 x 600mm
out (WxDxH) 2150 x 1100 x 1600mm 2400 x 1100 x 1600mm 2900 x 1100 x 1600mm
Heater Capacity Chamber:1.0Kw
Saturation Tank:0.5Kw		 Chamber:1.4Kw
Saturation Tank:0.5Kw		 Chamber:1.0Kw(2ea),
Saturation Tank:0.5Kw
Safety Device ELB.OHP ELB.OHP ELB.OHP
Power Source AC220V 1Ø / 50 / 60 Hz
Air Cylinder for Door Open Free(Basis) Free(Basis) Free(Basis)
CASS Option Option Option
Touch Screen Option Option Option
* สามารถสั่งให้มีคุณสมบัติเฉพาะอื่น ๆ ได้
* รูปลักษณ์และคุณสมบัติเฉพาะสามารถเปลี่ยนแปลงได้เพื่อปรับปรุงประสิทธิภาพของอุปกรณ์
