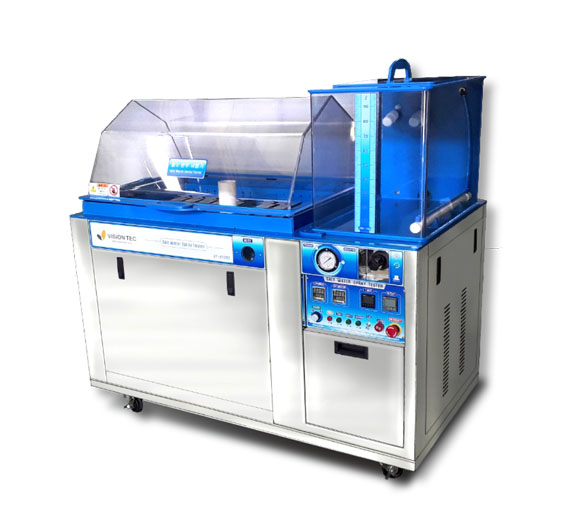

VISION TEC

※ Đạt được chứng nhận CE(COC) → ‘TUV NORD ’

Số đăng ký (K12802/E21)

Phun đồng đều và chính xác trong buồng!

Máy thử nghiệm phun muối là thiết bị thử nghiệm vật liệu để kiểm tra độ mài mòn và chống ăn mòn của sản phẩm bằng cách phun nước muối lên các mẫu có lớp phủ hữu cơ và vô cơ như vật liệu thép đúc, sơn, xi mạ.

Đặc trưng

1. Có thể được phun ra hạt sương mù bằng cách sử dụng vòi phun đặc biệt và có thể phun đồng đều trong buồng.

2. Đáp ứng thử nghiệm phun muối (35°C±2°C)và thử nghiệm Cass(50°C±2°C)

3. Có thể hoạt động theo chu kỳ. → Cài đặt bộ hẹn giờ và bộ đếm Có tính kinh tế với thiết kế tiết kiệm điện(1,1Kw).

4. Không gian thử nghiệm và vỏ ngoài được làm bằng vật liệu khôngă n mòn.

5. Được trang bị bộ điều khiển vi xử lý có khả năng tự chẩn đoán(ùt y chọn).

6. Được trang bị bộ điều khiển nhiệt độ kỹ thuật số, bộ hẹn giờ, ht iết bị còi, v.v.

Các thành phần và cấu tạo bên trong của máy thử nghiệm phun muối

← Cuộn sang trái / phải →

Buồng	Khay mẫu và các thành		Số 1. Tháp phun(Spray Tower) Số 2. Phễu(Funnel) Số 3. Bệ đỡ hình chữ V(V Type Support) Bệ đỡ hình chữ V có thể được thay đổi chất liệu mạnh yếu tùy theo trọng lượng của mẫu. Maker = VISION TEC ROK.
	Khay mẫu và các thành	Sau khi gỡ bỏ phần hỗ trợ, tháp phun	Hình ảnh phun

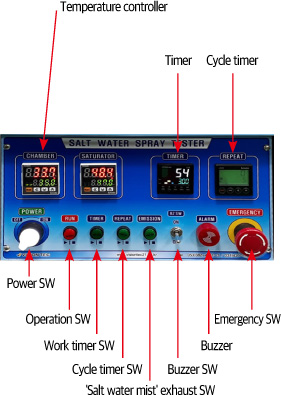

	Bảng điều khiể
	Đồng hồ đo áp suất, bộ điều chỉnh nhiệt độ, bộ đếm thời gian và nhiều S / W khác nhau.
Buồng Áp suất	Đồng hồ áp suất		* Phạm vi áp suất bình thường 0.07~0.17㎫ Maker = PARKER ROK.
Buồng Áp suất	Thiết bị điều chỉnh áp suất		H → Khi tăng áp suất L → Khi giảm áp suất Maker = PARKER ROK.

Các thành phần và cấu tạo bên trong của máy thử nghiệm phun muối

← Cuộn sang trái / phải →

Buồng	Thiết bị bảo vệ quá nhiệt & Thiết bị cắt rò rỉ đất (OHP. ELB)	Số 1= Buồng, thiết bị bảo vệ quá nhiệt (Chamber O.H.P.) Số 2= Bể bão hòa, thiết bị ảo vệ quá nhiệt (Saturaton Tank O.H.P.) Số 3= Thiết bị cắt rò rỉ đất (E.L.B.) * Maker = LS ELECTRIC ROK.
	Cửa sổ quan sất vòi phun	Có thể kiểm tra xem nước muối có được cấp từ bể chứa muối vào vòi phun hay không. * Maker = VISION TEC ROK
	Vòi phun	Nozzle Hole = 0.8 ~1.0Ø * Kích thước và số lượng vòi phun cần lắp đặt được xác định theo kích thước và dung tích của buồng và kích thước của mẫu * Maker = VISION TEC ROK.
	Thành phần vòi phun
	Bể nước muối	Dung tích 1. VT-ST100 =80ℓ 2. VT-ST200 =90ℓ 3. VT-ST300-66=120ℓ * Theo kích thước của buồng, dung tích của bể nước muối được tăng lên * Maker = VISION TEC ROK.
	Điện trở nhiệt trong buồng phun	Thanh gia nhiệt làm nóng nhiệt độ trong buồng. Theo kích thước và dung tích của buồng, số lượng thanh gia nhiệt và dung tích tăng lên. * Maker = VISION TEC ROK.

Các thành phần và cấu tạo bên trong của máy thử nghiệm phun muối

← Cuộn sang trái / phải →

Buồng Tùy chọn	Máy hút bụi	Một thiết bị thu thập và loại bỏ các bụi của chất rắn hoặc chất lỏng lơ lửng trong chất khí. Tạo môi trường trong phòng thí nghiệm thoải mái.
	Mặt cắt và thông số kỹ thuật	Model = MS 0500 Lượng gió = 7 CMM Áp suất tĩnh = 150~200mmAq Công suất = 0.38Kw(0.5HP) Trọng lượng = 25kG Lọc(Filter) 1st = Ceramic 2nd = Carbon 3rd = After Filter * Maker: AUTO Link ROK.
	Màn hình chạm (Optional Spec.)	1. Nhiệt độ bình thường trong buồng 35±1℃. 2. Cảm biến nhiệt độ trong buồng * Maker = VISION TEC ROK.
Buồng Tùy chọn cơ bản	Cảm biến nhiệt độ	* Bộ điều khiển nhiệt độ: Có thể giao tiếp máy tính,Chức năng giao tiếp máy ghi kỹ thuật số, Độ phân giải cao 800x480 7" Màn hình LCD TFT 500 mẫu, 50000 phân đoạn Lưu trữ lịch sử kiểm tra-thẻ SD * Maker = NEX CONTROL ROK.
Buồng	Thiết bị tạo nước ion Bổ sung chất liệu bên trong sau khi sản xuất 3000L nước ion.	Kích thước bình chứa của thiết bị tạo nước ion tăng lên theo kích thước và dung tích của buồng.
Buồng	Van điều khiển	Loại cơ bản 1. Áp suất tối đa(Max. Pressure) 10.5Bar, 150psi 2. Nhiệt độ tối đa(Max.Temp.) 50℃ (122˚F) 3. Nhiệt độ tối thiểu(Min.Temp.) 1℃ (34˚F) 4. Chân không tối đa(Max.Vacuum) 140mmHg 5. Dung tích(Capacity) → (8x17) =11ℓ 6. Out size : 220Ø x 600mm * Các điều kiện thông số kỹ thuật thay đổi theo kích thước của xi lanh * Maker = CJK ROK.

Các thành phần và cấu tạo bên trong của máy thử nghiệm phun muối

← Cuộn sang trái / phải →

Buồng	Bình bão hòa	Bình bão hòa : nhiệt độ 45±1℃ Maker = VISION TEC ROK.
	Bình bão hòa	Số lượng bình bão hòa và công suất tăng lên theo kích thước và dung tích của buồng.
	Van điện từ Hình ảnh van điện từ được gắn vào	Thông số kỹ thuật No.1=220V 10W, 3/8 inch No.2=220V 5.5W, 1/4 inch No.3=220V 8W, 1/4 inch Maker = PARKER ROK.
	Van điện từ	* Van điện từ là thiết bị mở van bằng tác dụng của dòng điện.
Buồng Cửa	Cửa mở tự động	VT-ST100 VT-ST200 VT-ST300-66 →(thụ động) Manual Door * VT-ST300-86 Model hoặc cao hơn (cửa tự động)
Buồng Cửa	Xi lanh khí dùng để đóng mở cửa tự động.	* Phương thức hoạt động Loại tác động kép 1. Chất lỏng sử dụng:Air 2. Áp suất trong phạm vi bảo hành 15Kgf/㎠ 3. Áp suất hoạt động tối đa 9.9Kgf/㎠ 4. Áp suất hoạt động tối thiểu 0.5Kgf/㎠ 5. Tốc độ sử dụng 50~500mm/s * Maker : ISTC ROK. TPC ROK. * The above is the basic type.

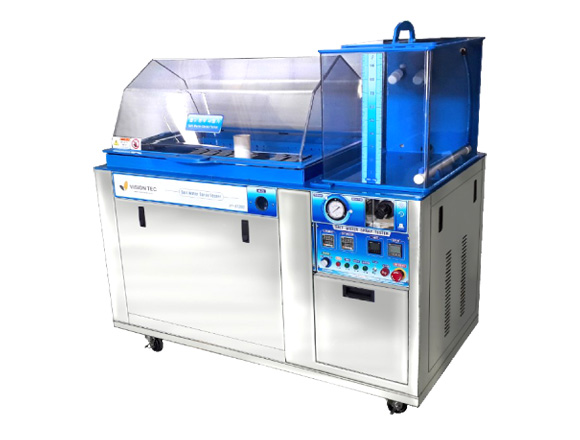

VT-ST 100/200
VT-ST 300-66

Sự chỉ rõ

← Cuộn sang trái / phải →

MODEL		VT-ST100	VT-ST200	VT-ST300-66
Temperature Range		RT ~35℃ (* RT ~ 60℃ → Can be changed by customer order = Select Option)
Tester Method		Neutral Spray Test
Tester Temperature		Neutral (35℃±2℃) / CASS (50℃±2℃) Option
Temperature Control		Digital P.I.D. Control
Spray Volume		1.5±0.5㎖ / 80㎠/h / Mean Value of 24 Hours Operation
Material	In	PVC 5t	PVC 5t	PVC 5t
Material	Out	SUS 304	SUS 304	SUS 304
Door		PVC / Transparent
Dimension	In (WxDxH)	600 x 450 x 450mm	900 x 600 x 600mm	1200 x 600 x 600mm
Dimension	Out (WxDxH)	1350 x 680 x 1250mm	1650 x 850 x 1250mm	1900 x 900 x 1280mm
Heater Capacity		Chamber:0.35Kw Saturation Tank:0.5Kw	Chamber:0.7Kw Saturation Tank:0.5Kw	Chamber:0.9Kw Saturation Tank:0.5Kw
Safety Device		ELB.OHP	ELB.OHP	ELB.OHP
Power Source		AC220V 1Ø / 50 / 60 Hz
Air Cylinder for Door Open		Option	Option	Option
CASS		Option	Option	Option
Touch Screen		Option	Option	Option

* Có thể yêu cầu các thông số kỹ thuật tùy chỉnh.

* Hình thức và thông số kỹ thuật có thể được thay đổi để cải thiện hiệu suất của thiết bị.

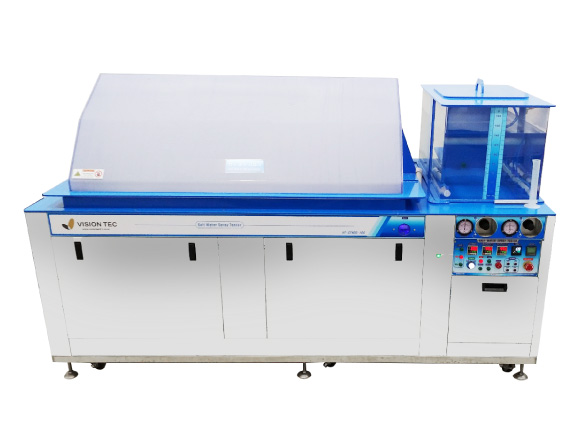

VT-ST 400-86

Sự chỉ rõ

← Cuộn sang trái / phải →

MODEL		VT-ST300-86	VT-ST400-86	VT-ST500-86
Temperature Range		RT ~ 35℃ (*RT ~ 60℃ → Can be changed by customer order=Select Option)
Tester Method		Neutral Spray Test
Tester Temperature		Neutral(35℃±2℃)/CASS (50℃±2℃) Option
Temperature Control		Digital P.I.D. Control
Spray Volume		1.5±0.5㎖/80㎠/h / Mean Value of 24 Hours Operation
Material	In	PVC 8t	PVC 8t	PVC 8t
Material	Out	SUS 304	SUS 304	SUS 304
Door		PVC Transparent
Dimension	In (WxDxH)	1200 x 800 x 600mm	1500 x 800 x 600mm	2000 x 800 x 600mm
Dimension	out (WxDxH)	2150 x 1100 x 1600mm	2400 x 1100 x 1600mm	2900 x 1100 x 1600mm
Heater Capacity		Chamber:1.0Kw Saturation Tank:0.5Kw	Chamber:1.4Kw Saturation Tank:0.5Kw	Chamber:1.0Kw(2ea), Saturation Tank:0.5Kw
Safety Device		ELB.OHP	ELB.OHP	ELB.OHP
Power Source		AC220V 1Ø / 50 / 60 Hz
Air Cylinder for Door Open		Free(Basis)	Free(Basis)	Free(Basis)
CASS		Option	Option	Option
Touch Screen		Option	Option	Option

* Có thể yêu cầu các thông số kỹ thuật tùy chỉnh.

* Hình thức và thông số kỹ thuật có thể được thay đổi để cải thiện hiệu suất của thiết bị.
